核磁共振(Nuclear Magnetic Resonance，NMR)诞生于半个多世纪前。50多年来，核磁共振技术得到了迅猛的发展。目前核磁共振技术广泛应用于工业、农业、化学、生物和医药等领域，它是确定有机化合物特别是新的有机化合物结构最有力的工具。

北京微量化学研究所分析中心的核磁共振研究室建于八十年代末。多年来，本研究室一直从事各种有机化合物，特别是天然产物的结构研究，此外还从事多糖、多肽及蛋白质溶液结构及构象的研究。1997年，本研究室加入“北京科学仪器装备协作服务中心”，我们在完成本所的科研和分析测试任务的同时，还广泛开展对外测试与合作。1999年，我们把以前的Bruker AM-500型谱仪升级改造为Bruker AVANCE DRX-500型三通道数字化谱仪，除了配备了多核梯度探头（TBI）和四核探头（QNP，¹³C－¹H－³¹P－¹⁹F）外，还配置了国内第一超低温三共振梯度探头（TXI），其灵敏度相当800MHz谱仪的灵敏度。

谱仪介绍

仪器型号：Bruker AVANCE DRX-500
磁场强度：11.7T
控制柜：Bruker AVANCE 双机柜三通道控制柜
计算机：DELL Windows XP PC工作站
探头及主要功能：

• 多核梯度探头TBI：梯度匀场；一维、二维及多维梯度场实验；杂核的核磁共振实验。

• 四核探头QNP：可做¹³C、¹H、³¹P、¹⁹F谱 。

Two-bay 控制柜

磁体

• 核磁共振技术的一个弱点就是其灵敏度较质谱和红外低。提高场强可以提高核磁共振的灵敏度，但场强的提高是有一定限制的，再者，高场强的谱仪比较昂贵。所以，科学家想方设法来提高核磁共振的相对灵敏度，目前的主要方法有超低温探头、魔角旋转或采用微量样品管。

• 超低温探头的方法就是用低温的氦气来冷却探头和前放，使探头和前放处于5K超导，由于探头和前放处于超导状态，这时所得到的核磁共振信号不再带有温度噪声，从而相对地提高了核磁共振的灵敏度（约4倍）。我们所配备的500MHz超低温三共振探头TXI的¹H的灵敏度约3000：1，相当于800MHz谱仪的灵敏度。

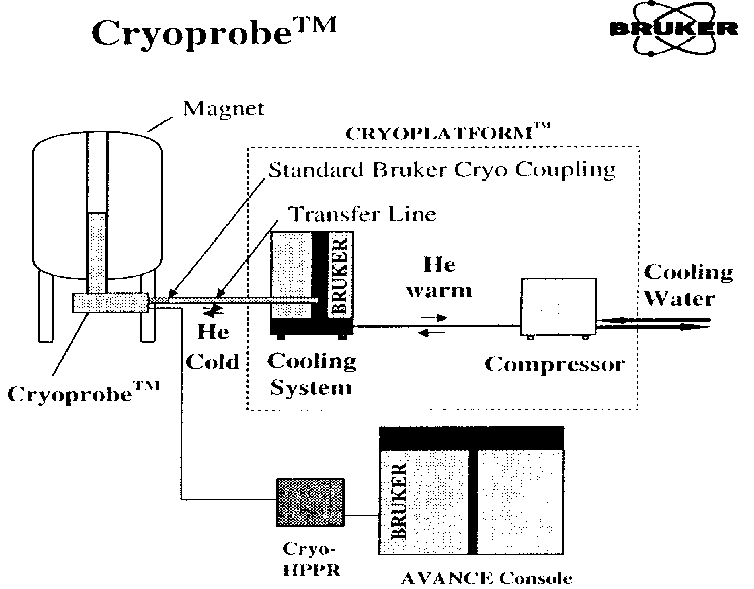

• 超低温探头的控制平台（请点击）

• 超低温探头与常规探头的比较（点击下面三项可看到相应的谱图）

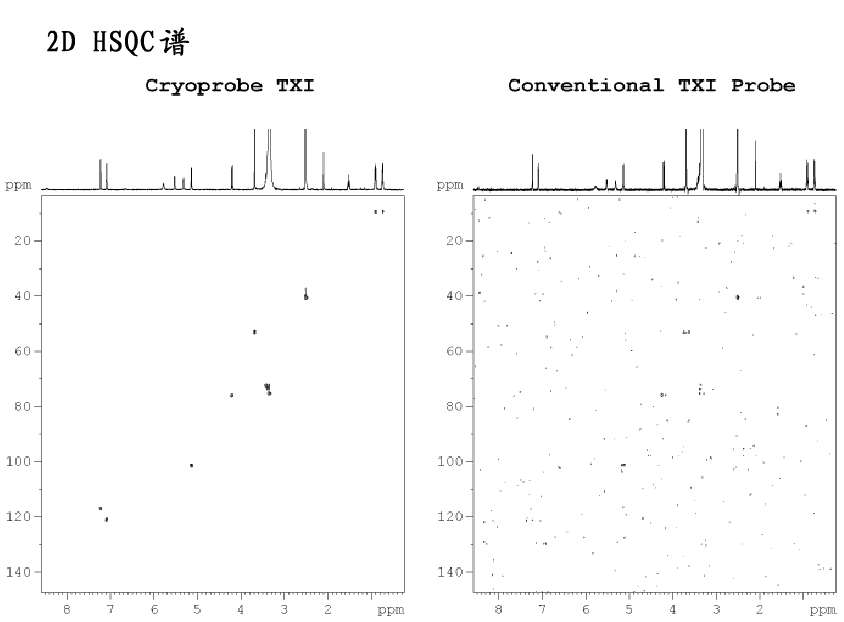

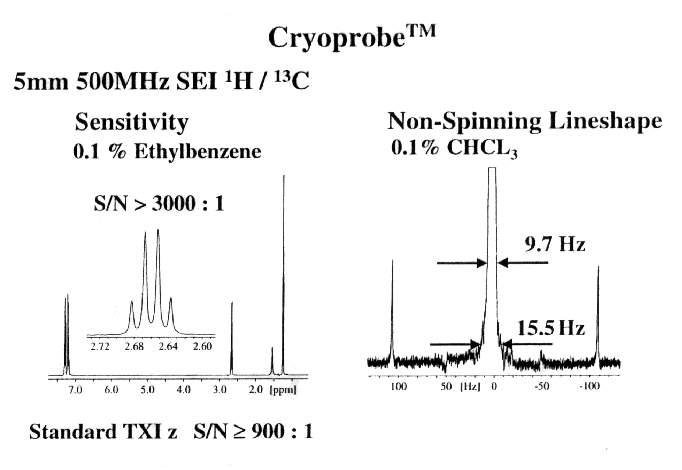

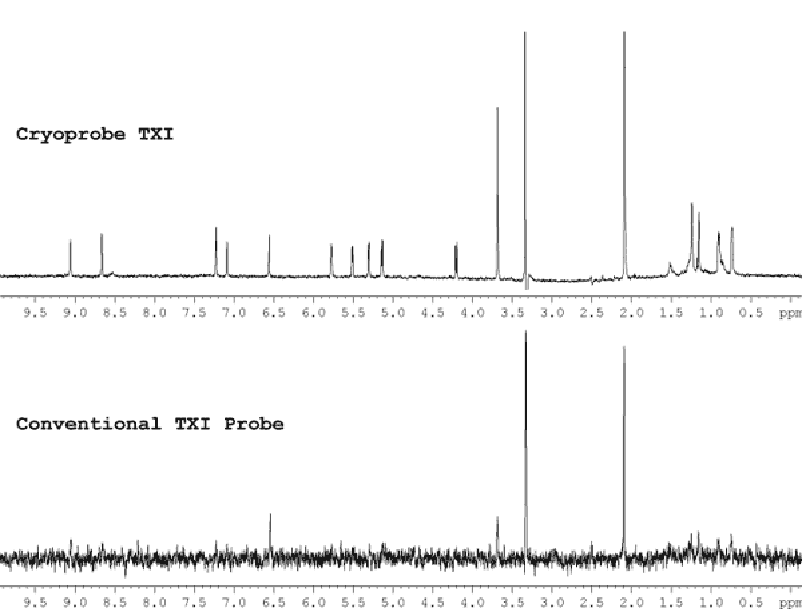

  灵敏度及线型；一维谱比较；  2D HSQC谱的比较

超低温探头(Cryoprobe)

    来我室测试前可先下载并打印出“委托测试任务登记表”，并填写好相应栏目。

 点击这里下载登记表

本室负责人：涂光忠（13691333993）、安东各
电话：010－62887860-113 传真：010－62861820
E－mail: tgz2008@microchem.org.cn 或 andg@microchem.org.cn
